Круглые воздуховоды

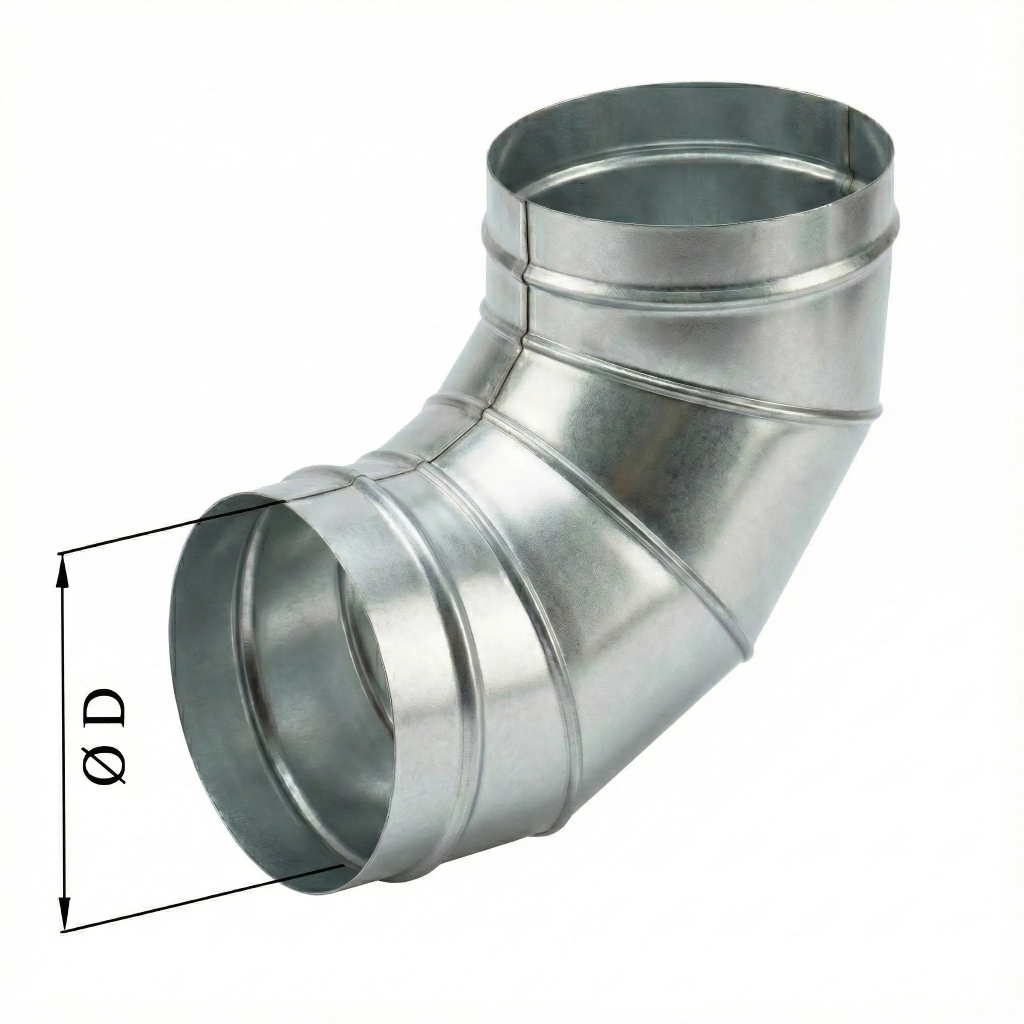

Сегментный отвод круглого сечения из оцинкованной стали
Круглый отвод предназначен для изменения направления вентиляционной трассы без изменения диаметра канала. Изделие применяется при прокладке приточных и вытяжных систем в вертикальной и горизонтальной плоскостях.
Корпус отвода собирается из отдельных сегментов оцинкованной стали, образующих требуемый угол поворота. Оба присоединительных конца имеют одинаковый номинальный диаметр.
Карточка является универсальной. При заказе выбираются угол поворота 15°, 30°, 45°, 60°, 90° или 135°, диаметр от 100 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр отвода должен соответствовать присоединяемым воздуховодам и фасонным изделиям, а угол поворота — проектному направлению трассы. Перед заказом необходимо проверить расположение соседних элементов и доступное пространство для монтажа.
При монтаже отвод соединяют с совместимыми элементами круглого сечения. Стыки фиксируют и герметизируют в соответствии с проектом, а примыкающие участки закрепляют на предусмотренных подвесах или опорах.
Основные характеристики:
- тип — сегментный отвод;
- сечение — круглое;
- материал — оцинкованная сталь;
- углы поворота — 15°, 30°, 45°, 60°, 90° и 135°;
- диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — изменение направления вентиляционной трассы;
- единица продажи — штука.

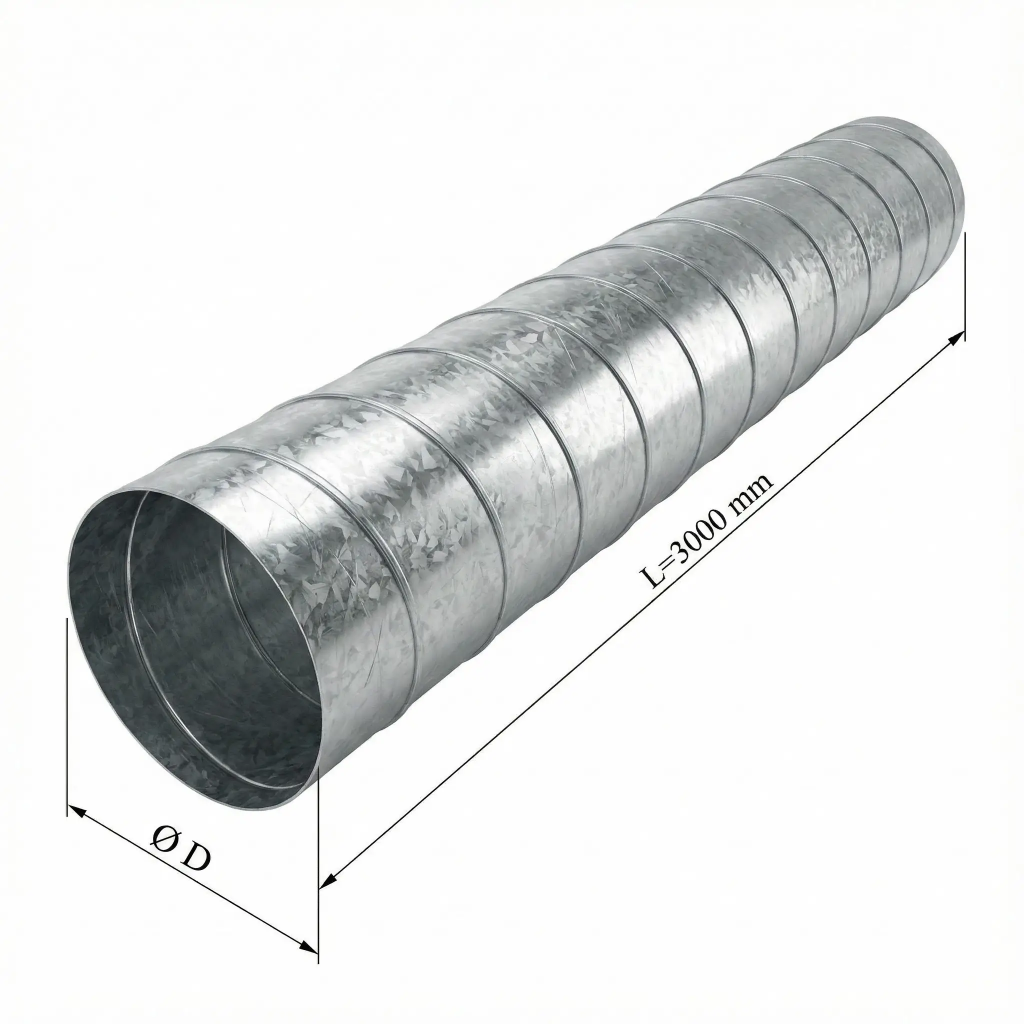

Круглый спирально-навивной воздуховод из оцинкованной стали
Спирально-навивной воздуховод — прямой участок круглой вентиляционной сети, предназначенный для перемещения воздуха в приточных и вытяжных системах. Применяется при комплектации систем общеобменной вентиляции на промышленных, коммерческих и гражданских объектах.
Воздуховод изготавливается из оцинкованной стальной ленты по ГОСТ 14918-2020 методом спиральной навивки. Замковый шов повышает жёсткость оболочки и помогает сохранять круглую форму изделия при транспортировке, монтаже и эксплуатации.
Стандартная длина представленных в карточке участков составляет 3000 мм. При заказе выбираются диаметр от 100 до 900 мм и толщина металла 0,5; 0,7; 0,8 или 0,9 мм. Для толщины металла также предусмотрен автоматический подбор.
По заказу возможно изготовление спирально-навивных воздуховодов длиной до 6000 мм. Требуемую длину необходимо указать в спецификации. При выборе следует учитывать размеры трассы, возможность перевозки и доступное пространство для монтажа.
Прямые участки соединяют между собой ниппелями, а фасонные изделия совместимого диаметра устанавливают непосредственно в воздуховод. Стыки фиксируют и герметизируют предусмотренным проектом способом, а элементы закрепляют на подвесах или опорах.
Основные характеристики:
- тип — спирально-навивной воздуховод;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- конструкция — спиральная навивка с замковым швом;
- стандартная длина — 3000 мм;
- длина по заказу — до 6000 мм;
- диаметры — от 100 до 900 мм;
- толщина металла — 0,5; 0,7; 0,8 или 0,9 мм либо автоматический подбор;
- соединение — ниппельное или непосредственное соединение с фасонным изделием;
- назначение — сборка прямых участков круглой вентиляционной сети;
- единица продажи — штука.

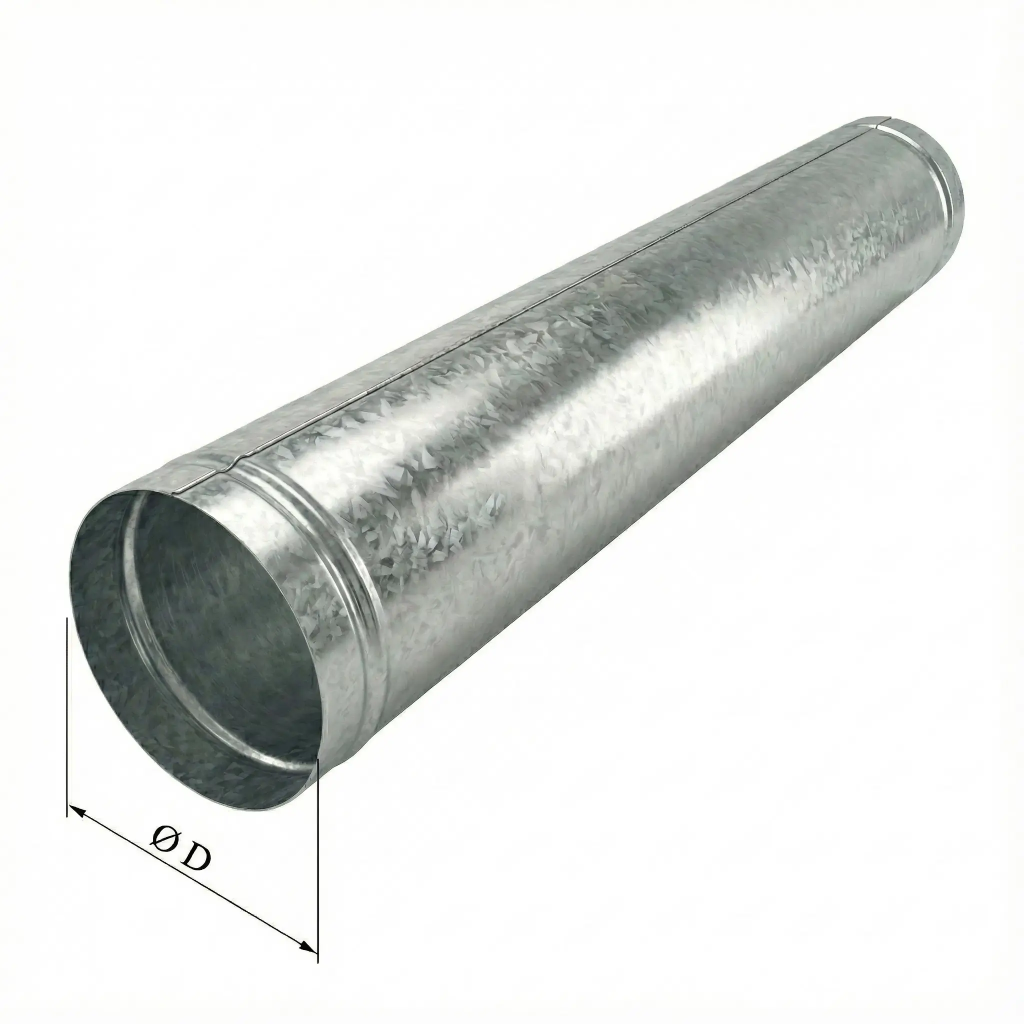

Круглый прямошовный воздуховод из оцинкованной стали
Прямошовный воздуховод служит прямым участком круглой вентиляционной сети. Из таких изделий собирают магистрали и ответвления приточных и вытяжных систем на производственных, складских, коммерческих и других объектах.
Воздуховод изготавливается из листовой оцинкованной стали. Заготовка формируется в цилиндр и соединяется продольным швом, проходящим вдоль корпуса изделия.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм, длина от 150 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр должен соответствовать присоединяемым фасонным изделиям и другим участкам вентиляционной сети, длина — спецификации и расположению трассы, а толщина металла — требованиям проекта. Перед заказом необходимо сверить размеры, количество изделий и доступное пространство для монтажа.
Прямые участки круглого воздуховода соединяют между собой с помощью ниппеля, а фасонные изделия соответствующего диаметра вставляют непосредственно в воздуховод. Стыки фиксируют и герметизируют в соответствии с проектом, а воздуховод закрепляют на предусмотренных подвесах или опорах.
Основные характеристики:
- тип — круглый прямошовный воздуховод;
- материал — оцинкованная сталь;
- сечение — круглое;
- диаметры — от 100 до 1250 мм;
- длина — от 150 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- шов — продольный;
- назначение — сборка прямых участков вентиляционной сети;
- единица продажи — штука.
Круглый ниппель для соединения прямых участков воздуховодов
Ниппель применяется для последовательного соединения двух прямых участков круглого воздуховода одинакового диаметра. Изделие устанавливается внутрь соединяемых участков и образует единый узел вентиляционной сети.
Ниппель изготавливается из оцинкованной стали и имеет две посадочные части. Центральный кольцевой зиг разделяет их и ограничивает глубину вставки. Поскольку соединительный элемент располагается внутри воздуховодов, внешний габарит собранной трассы не увеличивается.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр ниппеля должен соответствовать номинальному диаметру обоих соединяемых воздуховодов. Перед заказом необходимо сверить диаметры и количество соединений со спецификацией вентиляционной системы.
При монтаже прямые участки надевают на ниппель с противоположных сторон до центрального кольцевого зига. После совмещения стыки фиксируют и герметизируют уплотнительной лентой или герметизирующим составом в соответствии с проектом.
Основные характеристики:
- тип — круглый соединительный ниппель;
- материал — оцинкованная сталь;
- диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- конструкция — две посадочные части с центральным кольцевым зигом;
- установка — внутрь соединяемых воздуховодов;
- назначение — соединение прямых участков одинакового диаметра;
- единица продажи — штука.

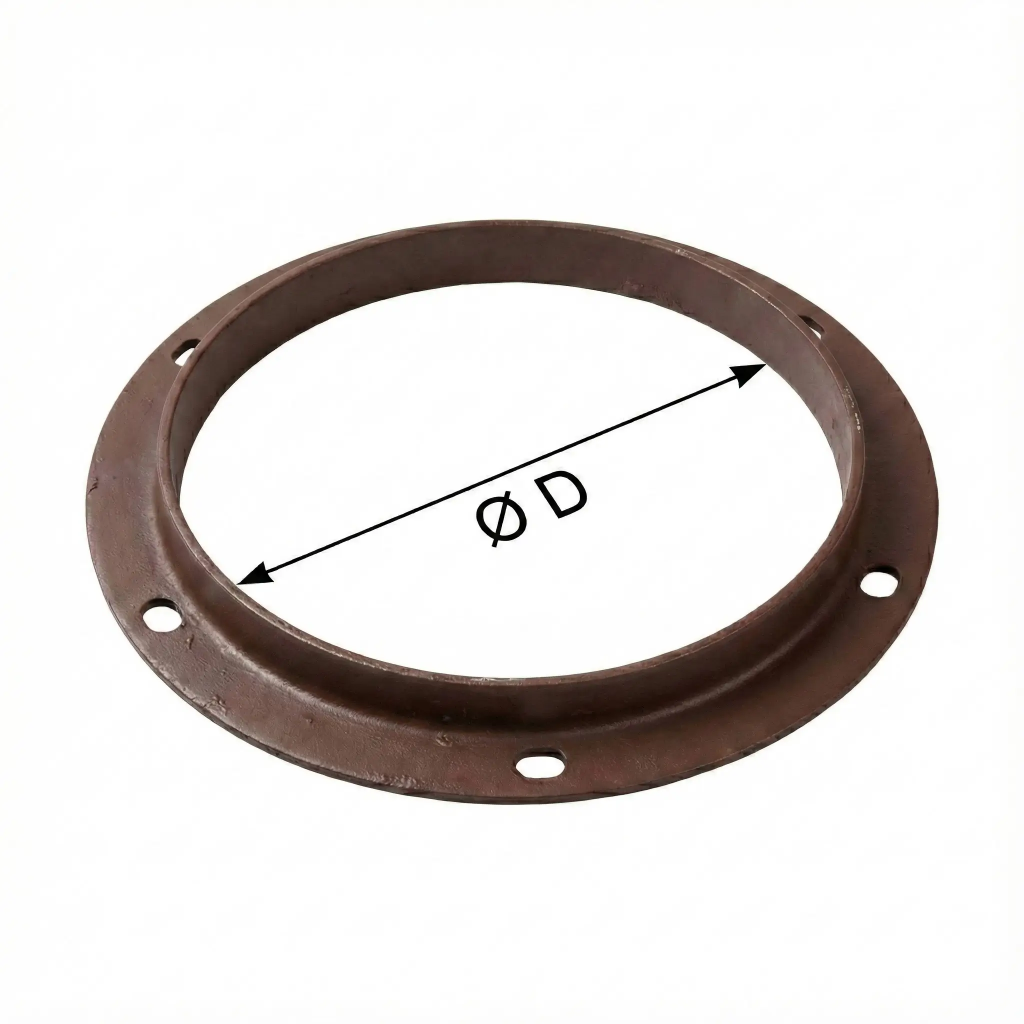

Круглый стальной фланец для воздуховодов
Круглый фланец применяется для разборного соединения воздуховодов между собой, присоединения фасонных изделий и подключения совместимого вентиляционного оборудования.
Конструкция фланца зависит от диаметра. Представленные в карточке изделия диаметром 355 и 400 мм изготавливаются из листовой стали, а фланцы диаметром от 450 до 1250 мм — из стального уголка. По окружности располагаются отверстия для болтового крепления.
При заказе выбирается диаметр фланца от 355 до 1250 мм. Он должен соответствовать диаметру круглого воздуховода, фасонного изделия или присоединительного патрубка оборудования.
Перед заказом необходимо сверить количество фланцев, диаметры и присоединительные размеры с проектной спецификацией. Для сборки одного соединения ответные фланцы должны быть совместимы по диаметру и расположению крепёжных отверстий.
При монтаже фланцы совмещают, между ними устанавливают предусмотренный проектом уплотнитель, после чего соединение равномерно стягивают крепежом по окружности.
Основные характеристики:
- тип — круглый вентиляционный фланец;
- материал — сталь;
- диаметры в карточке — от 355 до 1250 мм;
- исполнение 355 и 400 мм — из листовой стали;
- исполнение 450–1250 мм — из стального уголка;
- соединение — болтовое;
- назначение — соединение круглых воздуховодов, фасонных изделий и оборудования;
- единица продажи — штука.

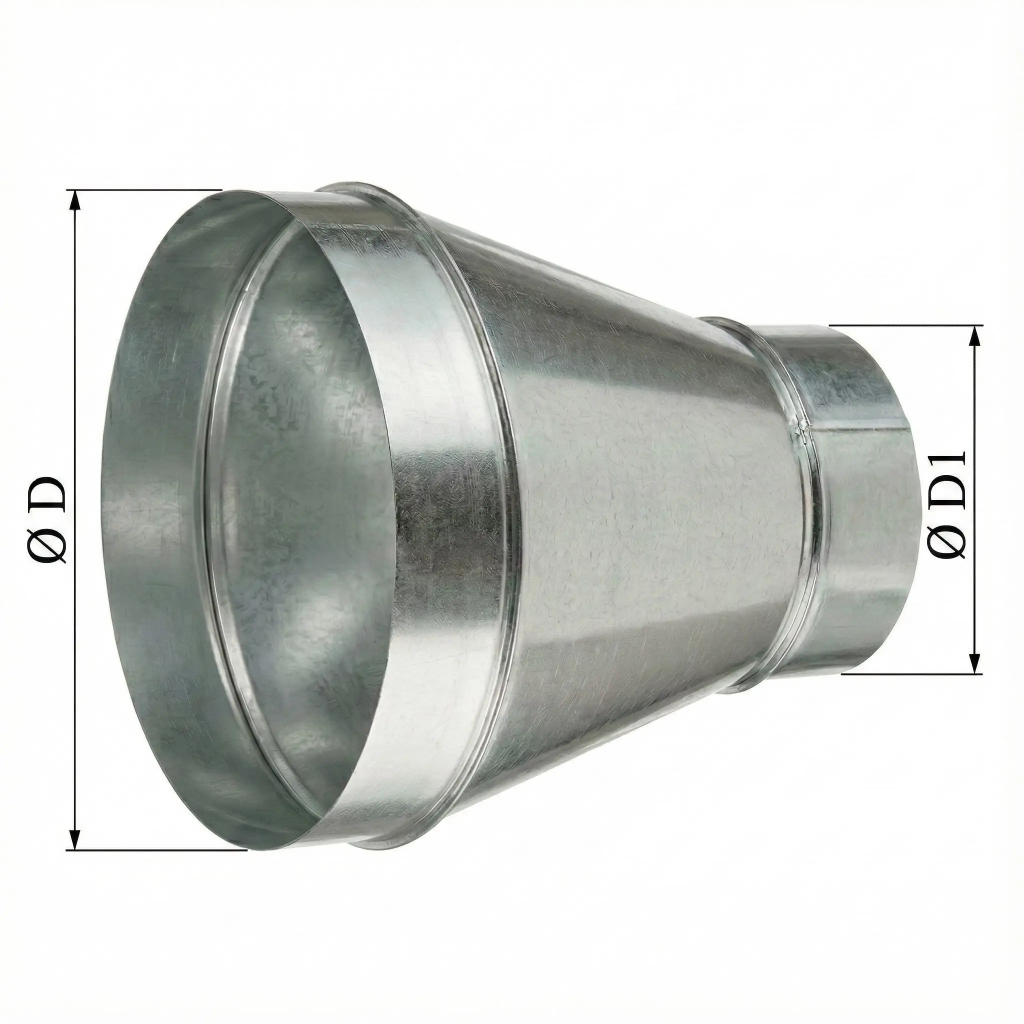

Центральный переход круглого сечения из оцинкованной стали
Центральный переход предназначен для соединения двух круглых воздуховодов или фасонных изделий с выбранными присоединительными диаметрами. Оси обоих торцов располагаются на одной линии.
При различающихся диаметрах корпус перехода обеспечивает постепенное изменение круглого сечения без смещения оси вентиляционной трассы. Изделие изготавливается из оцинкованной стали.
Карточка является универсальной. Оба присоединительных диаметра выбираются в диапазоне от 100 до 1250 мм. Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически. Длина перехода определяется автоматически исходя из выбранных параметров.
Перед заказом необходимо сверить каждый присоединительный диаметр с соответствующим участком вентиляционной сети, проверить соосность соединяемых элементов и доступное пространство для установки перехода.
При монтаже переход соединяют с совместимыми круглыми воздуховодами или фасонными изделиями. Стыки фиксируют и герметизируют в соответствии с проектом, а примыкающие участки закрепляют на предусмотренных подвесах или опорах.
Основные характеристики:
- тип — центральный переход круглого сечения;
- конструкция — соосная;
- материал — оцинкованная сталь;
- присоединительные диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- длина — подбирается автоматически;
- назначение — соединение круглых элементов с выбранными диаметрами;
- единица продажи — штука.

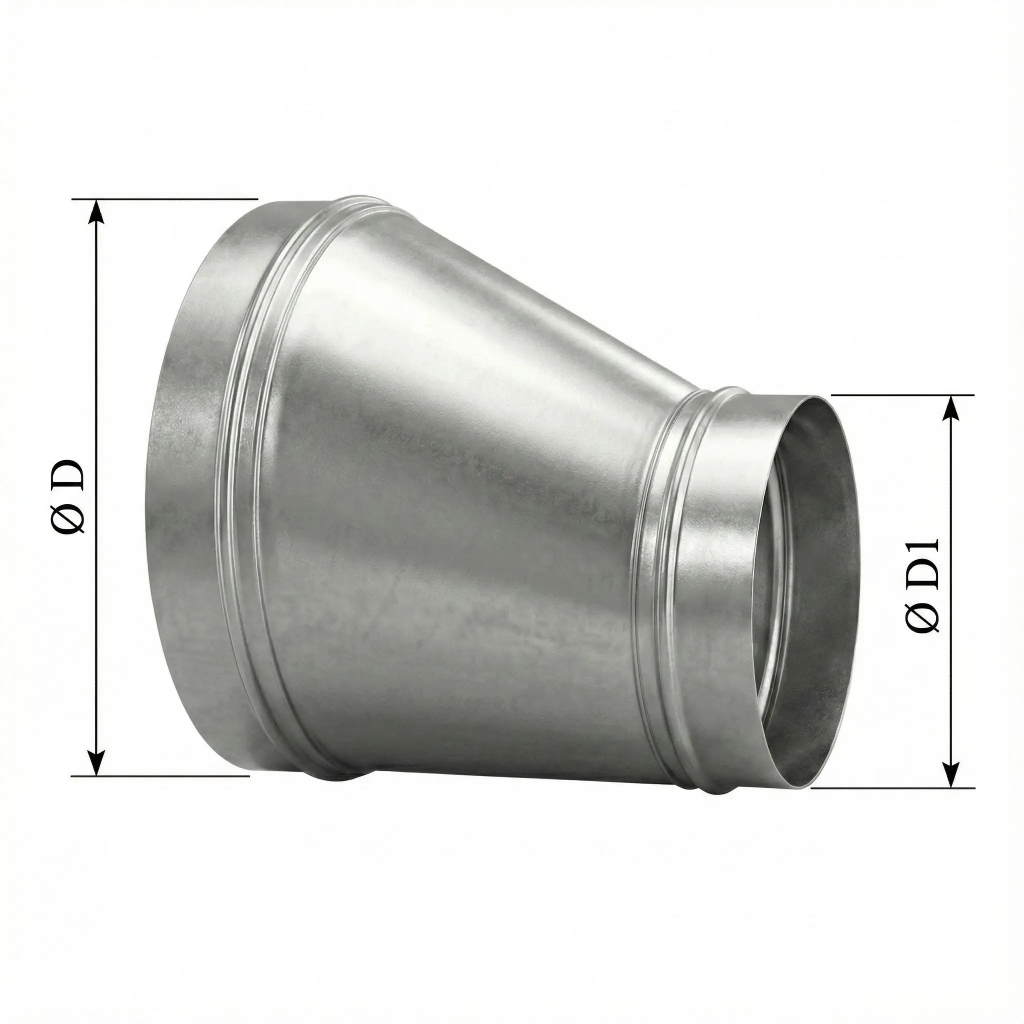

Односторонний переход круглого сечения из оцинкованной стали
Односторонний переход предназначен для соединения круглых воздуховодов или фасонных изделий с выбранными присоединительными диаметрами. Конструкция позволяет выполнить соединение со смещением осей относительно друг друга.
В отличие от центрального перехода, торцы изделия расположены не соосно: одна сторона корпуса сохраняет общее направление, а изменение сечения формируется преимущественно с противоположной стороны. При различающихся диаметрах переход обеспечивает одновременное изменение сечения и одностороннее смещение трассы.
Карточка является универсальной. Оба присоединительных диаметра выбираются в диапазоне от 100 до 1250 мм. Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически. Длина перехода определяется автоматически исходя из выбранных параметров.
Перед заказом необходимо сверить оба диаметра с присоединяемыми элементами и проверить направление одностороннего смещения по проекту. Если ориентация изделия имеет значение, её следует указать на схеме или чертеже.
При монтаже переход соединяют с совместимыми элементами круглого сечения. Стыки фиксируют и герметизируют в соответствии с проектом, а примыкающие участки закрепляют на предусмотренных подвесах или опорах.
Основные характеристики:
- тип — односторонний переход круглого сечения;
- конструкция — со смещением осей;
- материал — оцинкованная сталь;
- присоединительные диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- длина — подбирается автоматически;
- назначение — соединение круглых элементов с односторонним смещением;
- единица продажи — штука.

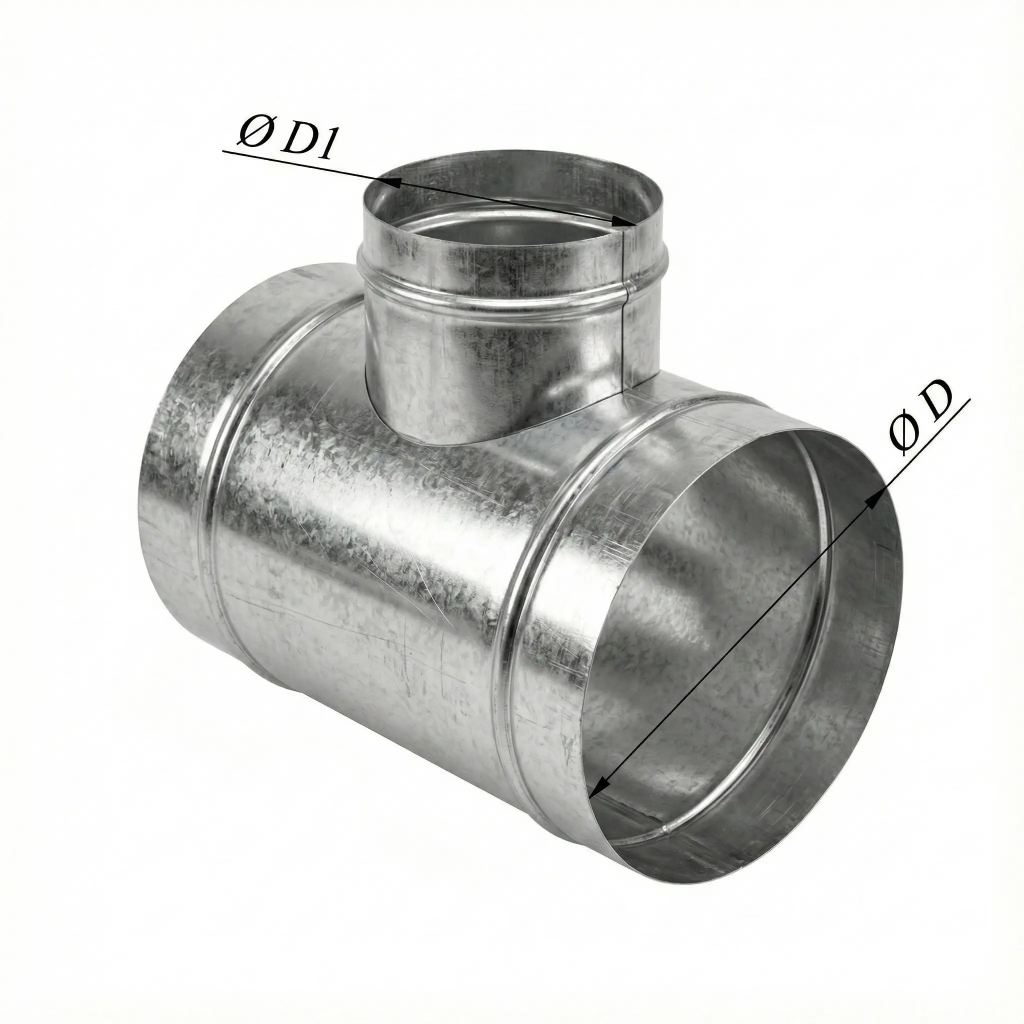

Тройник круглого сечения из оцинкованной стали
Круглый тройник предназначен для создания ответвления в вентиляционной сети. Изделие соединяет три круглых воздуховода и применяется при разделении или объединении воздушных потоков.
Конструкция состоит из короткого прямого участка основного круглого канала и присоединённого к нему круглого ответвления. Ответвление располагается перпендикулярно основной линии.
Карточка является универсальной. При заказе отдельно выбираются основной диаметр и диаметр ответвления — каждый в диапазоне от 100 до 1250 мм. Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически.
Основной диаметр должен соответствовать магистральному воздуховоду, а диаметр ответвления — подключаемой ветви или оборудованию. Перед заказом необходимо сверить оба размера, расположение тройника и количество ответвлений с проектной спецификацией.
При монтаже к трём присоединительным сторонам тройника подключают совместимые элементы круглого сечения. Все стыки фиксируют и герметизируют в соответствии с проектом, а примыкающие участки закрепляют на предусмотренных подвесах или опорах.
Основные характеристики:
- тип — тройник круглого сечения;
- материал — оцинкованная сталь;
- основной канал — круглый;
- ответвление — круглое, перпендикулярное;
- основной диаметр — от 100 до 1250 мм;
- диаметр ответвления — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — разветвление круглой вентиляционной сети;
- единица продажи — штука.

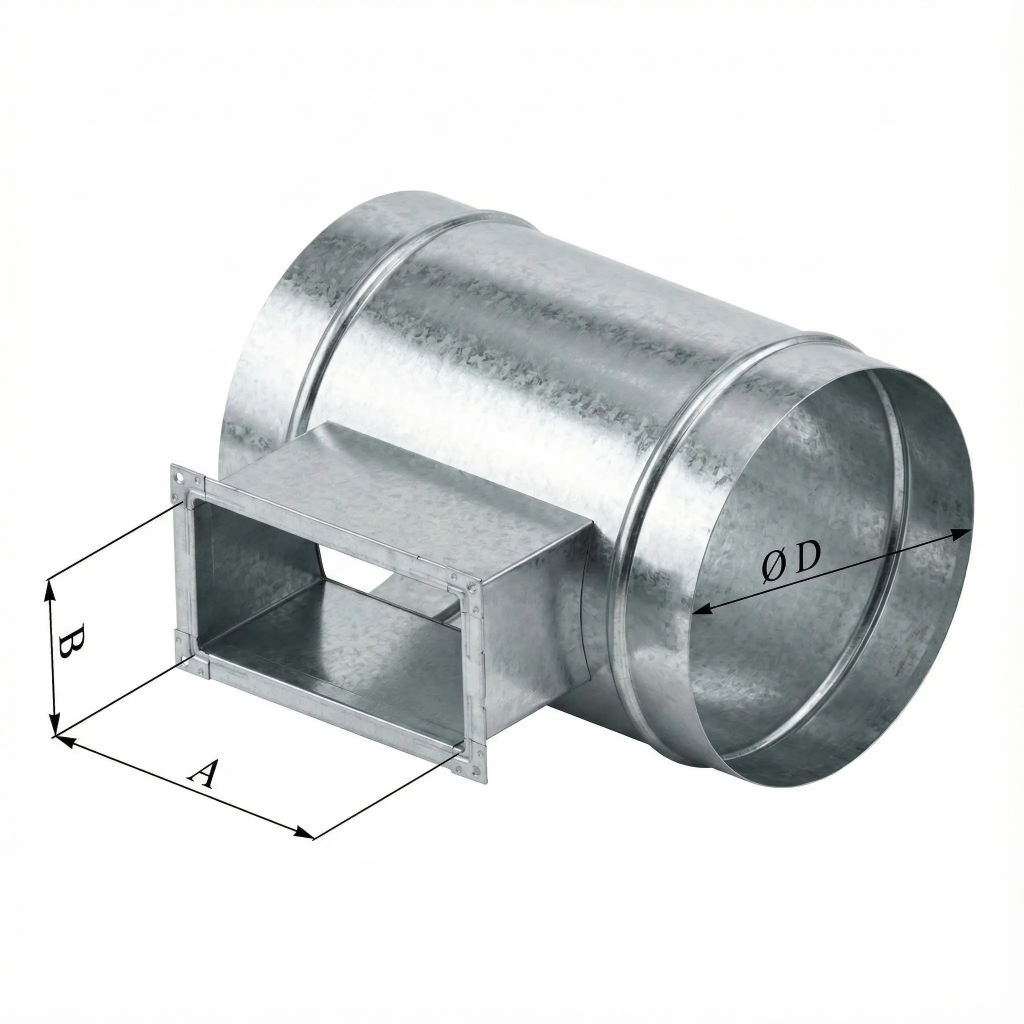

Тройник круглого сечения с прямоугольной врезкой
Тройник предназначен для создания прямоугольного ответвления от круглой вентиляционной магистрали. Изделие соединяет два круглых воздуховода и один прямоугольный воздуховод либо совместимое оборудование.
Конструкция состоит из короткого прямого участка круглого канала и расположенной сбоку прямоугольной врезки. Ответвление располагается перпендикулярно основной линии. Изделие изготавливается из оцинкованной стали.
Карточка является универсальной. При заказе выбираются основной диаметр от 100 до 1250 мм, ширина и высота прямоугольной врезки от 50 до 1250 мм по каждой стороне, а также толщина металла от 0,5 до 1,0 мм. Для толщины металла предусмотрен автоматический подбор.
Основной диаметр должен соответствовать круглой магистрали, а размеры врезки — сечению подключаемого прямоугольного воздуховода. Перед заказом необходимо сверить все три присоединительных размера и расположение ответвления с проектной спецификацией.
При монтаже круглые торцы тройника соединяют с основной линией, а прямоугольную врезку — с ответвлением. Все стыки фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — тройник круглого сечения;
- материал — оцинкованная сталь;
- основной канал — круглый;
- ответвление — прямоугольное, перпендикулярное;
- основной диаметр — от 100 до 1250 мм;
- стороны прямоугольной врезки — от 50 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — подключение прямоугольной ветви к круглой магистрали;
- единица продажи — штука.

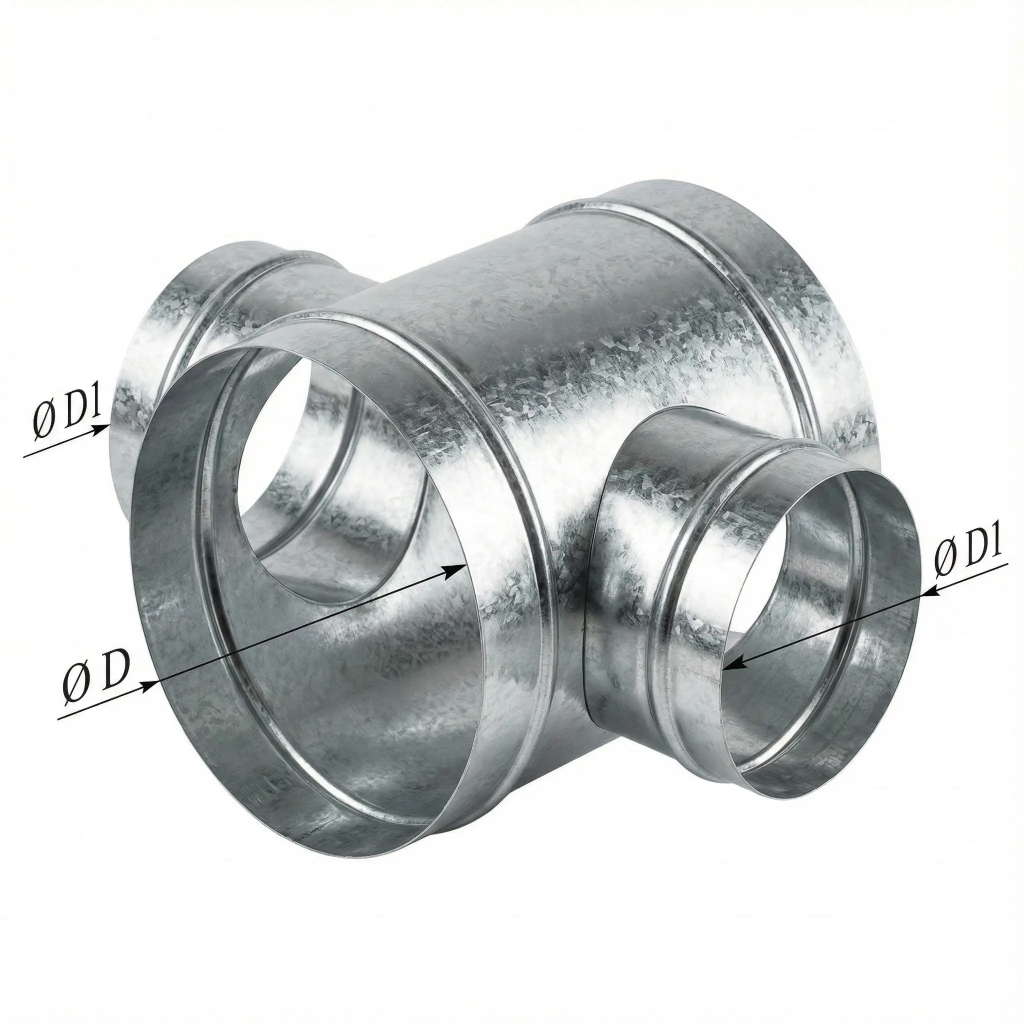

Крестовина круглого сечения из оцинкованной стали
Круглая крестовина предназначена для соединения четырёх воздуховодов на пересечении двух перпендикулярных направлений. Изделие применяется для создания двух противоположных ответвлений от основной вентиляционной линии.
Конструкция состоит из прямого круглого участка и двух расположенных напротив друг друга круглых врезок. Оба ответвления имеют одинаковый выбранный диаметр и располагаются перпендикулярно основной линии.
Карточка является универсальной. При заказе отдельно выбираются основной диаметр и общий диаметр двух ответвлений — каждый в диапазоне от 100 до 1250 мм. Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически.
Основной диаметр должен соответствовать магистральному воздуховоду, а диаметр врезок — двум подключаемым ветвям. Перед заказом необходимо сверить размеры всех присоединений и расположение крестовины с проектной спецификацией.
При монтаже к четырём присоединительным сторонам крестовины подключают совместимые элементы круглого сечения. Все стыки фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — крестовина круглого сечения;
- материал — оцинкованная сталь;
- основной канал — круглый;
- количество ответвлений — два;
- расположение ответвлений — противоположное, перпендикулярно основной линии;
- основной диаметр — от 100 до 1250 мм;
- диаметр ответвлений — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — соединение четырёх круглых участков вентиляционной сети;
- единица продажи — штука.

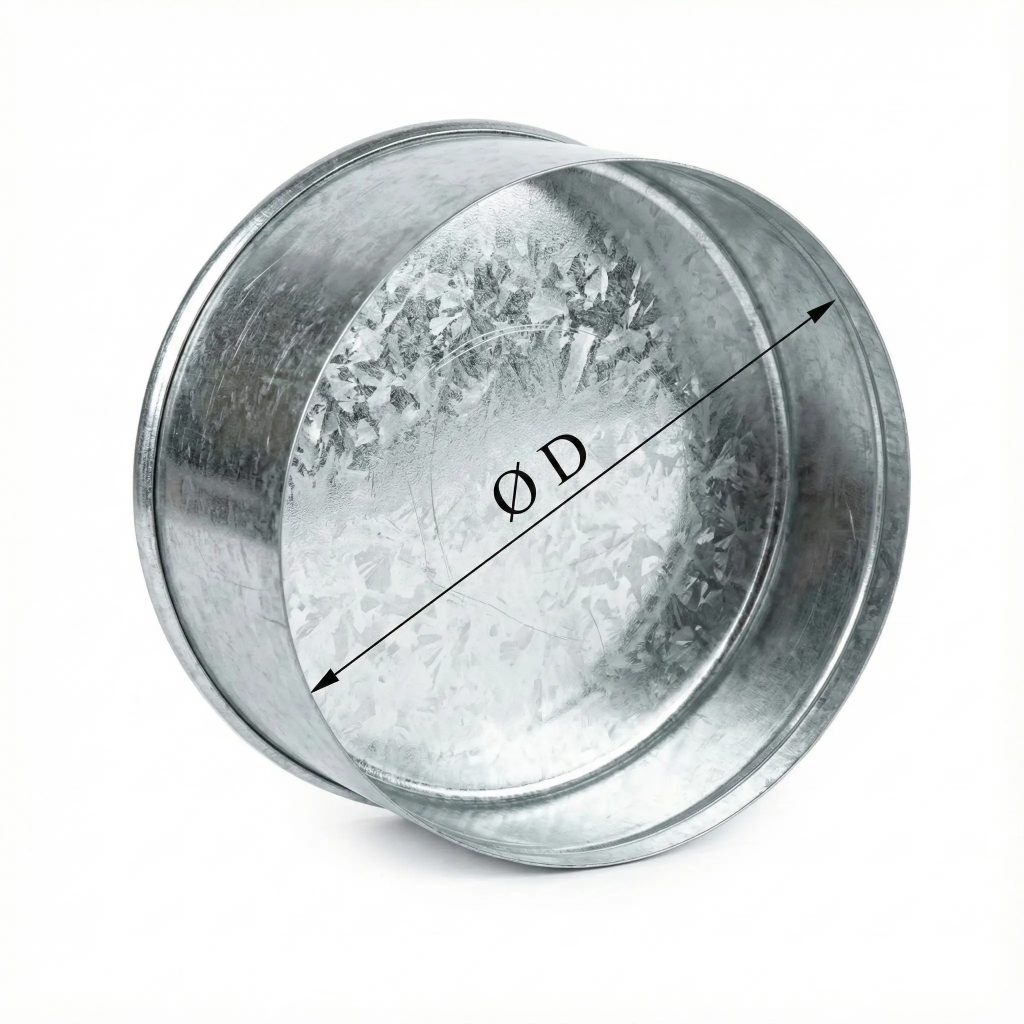

Круглая заглушка для воздуховода
Круглая заглушка предназначена для перекрытия свободного конца воздуховода или фасонного изделия, а также для глушения неиспользуемого ответвления вентиляционной сети.
Изделие имеет глухую торцевую часть и круглую посадочную часть, которая надевается на воздуховод. Кольцевой зиг у края корпуса ограничивает глубину установки. Заглушка изготавливается из оцинкованной стали.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр заглушки должен соответствовать диаметру закрываемого воздуховода или фасонного изделия. Перед заказом необходимо сверить размеры и количество закрываемых торцов с проектной спецификацией.
При монтаже заглушку надевают на свободный конец круглого элемента, после чего соединение фиксируют и герметизируют предусмотренным проектом способом.
Основные характеристики:
- тип — круглая торцевая заглушка;
- материал — оцинкованная сталь;
- конструкция — глухая торцевая часть с посадочным краем;
- диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- установка — на свободный конец круглого воздуховода;
- назначение — перекрытие свободного торца или глушение ответвления вентиляционной сети;
- единица продажи — штука.

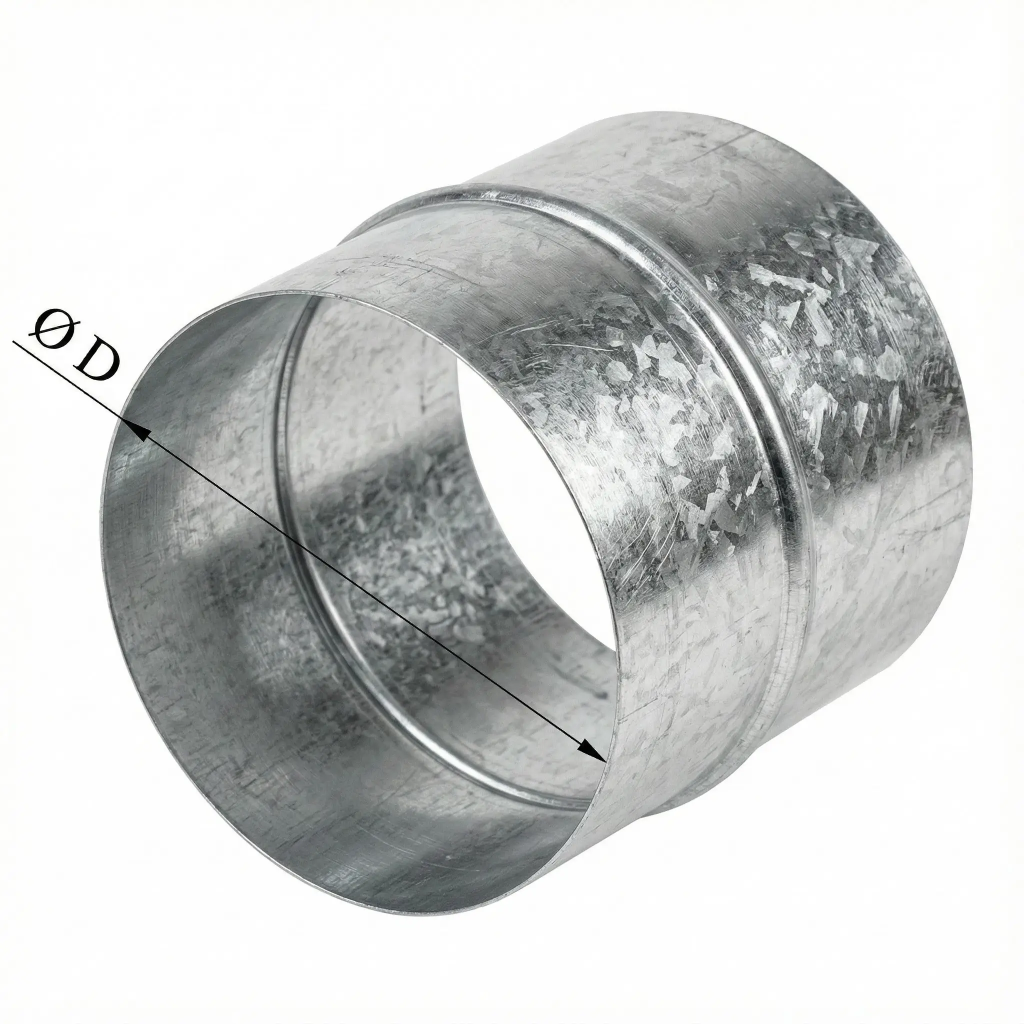

Круглый ниппель для соединения прямых участков воздуховодов
Ниппель предназначен для последовательной стыковки прямых участков круглых воздуховодов, включая спирально-навивные. Соединительный элемент устанавливается внутрь двух участков одинакового диаметра.
Изделие представляет собой короткий цилиндрический элемент из оцинкованной стали. Центральный кольцевой зиг разделяет две посадочные стороны и ограничивает глубину установки соединяемых воздуховодов.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр ниппеля должен соответствовать диаметру обоих прямых участков. При комплектации заказа необходимо сверить диаметры, толщину металла и количество соединений со спецификацией вентиляционной сети.
При монтаже ниппель вставляют внутрь первого воздуховода до центрального зига, после чего с противоположной стороны устанавливают второй участок. Оба стыка фиксируют и герметизируют уплотнительной лентой или герметизирующим составом в соответствии с проектом.
Основные характеристики:
- тип — круглый соединительный ниппель;
- материал — оцинкованная сталь;
- диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- конструкция — две внутренние посадочные стороны с центральным кольцевым зигом;
- установка — внутрь соединяемых воздуховодов;
- назначение — соединение прямых участков круглого воздуховода;
- единица продажи — штука.
Круглая муфта для соединения фасонных изделий
Муфта предназначена для соединения двух фасонных изделий круглого сечения одинакового диаметра. В отличие от ниппеля, она устанавливается снаружи соединяемых элементов.
Изделие представляет собой короткую цилиндрическую оболочку из оцинкованной стали. Центральный кольцевой зиг разделяет две посадочные стороны и ограничивает глубину установки фасонных изделий.
Карточка является универсальной. При заказе выбираются диаметр от 100 до 1250 мм и толщина металла от 0,5 до 1,0 мм. Для толщины металла также предусмотрен автоматический подбор.
Диаметр муфты должен соответствовать номинальному диаметру обоих соединяемых элементов. Перед заказом необходимо сверить диаметры фасонных изделий и количество соединений со спецификацией вентиляционной сети.
При монтаже муфту надевают снаружи на конец первого фасонного изделия до центрального зига, после чего с противоположной стороны устанавливают второе изделие. Оба стыка фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — круглая соединительная муфта;
- материал — оцинкованная сталь;
- диаметры — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- конструкция — две наружные посадочные стороны с центральным кольцевым зигом;
- установка — снаружи соединяемых элементов;
- назначение — соединение фасонных изделий круглого сечения;
- единица продажи — штука.

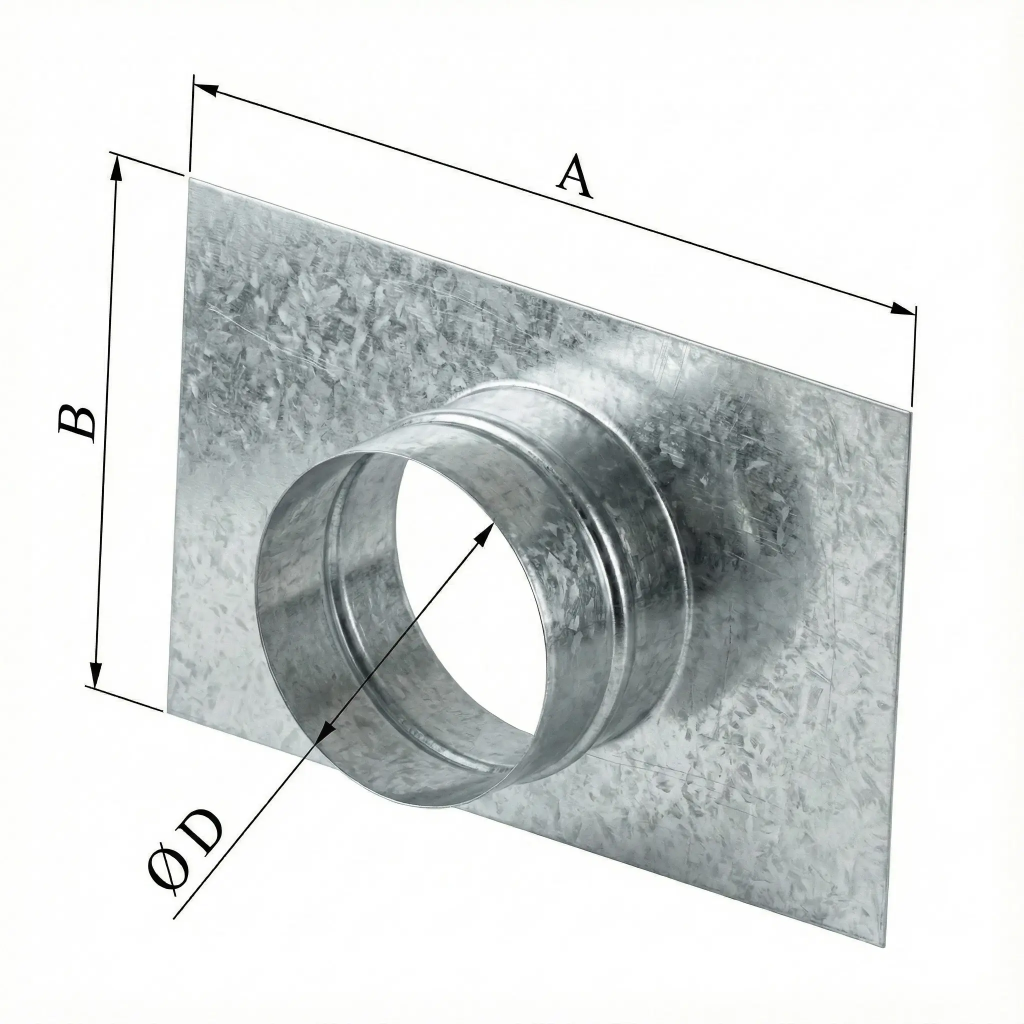

Круглая врезка в плоскость на площадке
Врезка предназначена для подключения круглого ответвления к плоской стенке прямоугольного воздуховода. Изделие устанавливается сбоку основного канала по подготовленному монтажному отверстию.
Конструкция состоит из круглого присоединительного патрубка и плоской прямоугольной площадки. Патрубок располагается перпендикулярно площадке и имеет кольцевой зиг для ограничения глубины присоединения круглого воздуховода.
Карточка является универсальной. При заказе выбирается диаметр круглого патрубка от 100 до 1250 мм. Размеры монтажной площадки A и B задаются отдельно: минимальное значение каждого размера составляет 50 мм, шаг изменения — 50 мм.
Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически. Диаметр патрубка должен соответствовать подключаемой круглой ветви, а размеры площадки — месту её установки на стенке прямоугольного воздуховода.
При монтаже площадку устанавливают на плоскую поверхность вокруг подготовленного отверстия, закрепляют и герметизируют по периметру в соответствии с проектом. К круглому патрубку подключают воздуховод или совместимое фасонное изделие.
Основные характеристики:
- тип — круглая врезка в плоскость на площадке;
- материал — оцинкованная сталь;
- основание — плоская прямоугольная площадка;
- ответвление — круглое;
- диаметр патрубка — от 100 до 1250 мм;
- размеры площадки A и B — задаются при заказе;
- минимальное значение A и B — 50 мм;
- шаг изменения A и B — 50 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — подключение круглой ветви к прямоугольному воздуховоду;
- единица продажи — штука.

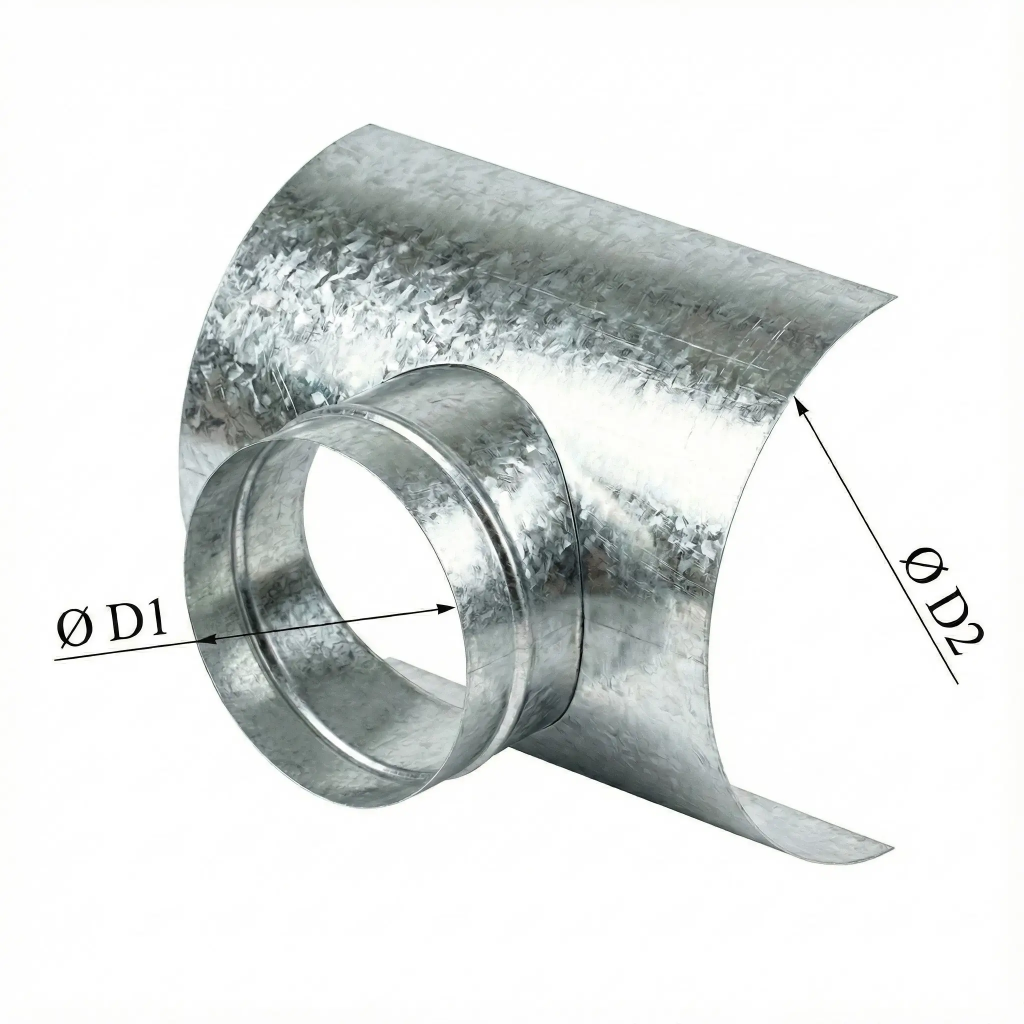

Круглая врезка в круглый воздуховод на седле
Врезка предназначена для подключения круглого ответвления к боковой стенке круглого воздуховода. Изделие применяется при создании дополнительной ветви без установки отдельного тройника.
Конструкция состоит из круглого присоединительного патрубка и изогнутого седла, повторяющего цилиндрическую поверхность основного воздуховода. На патрубке предусмотрен кольцевой зиг для ограничения глубины присоединения ответвления.
Карточка является универсальной. При заказе отдельно выбираются диаметр круглого ответвления и диаметр основного воздуховода — каждый в диапазоне от 100 до 1250 мм. Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически.
Диаметр патрубка должен соответствовать подключаемой ветви, а диаметр седла — основному круглому воздуховоду. Перед заказом необходимо сверить оба диаметра и расположение врезки с проектной спецификацией.
При монтаже в стенке основного воздуховода подготавливают отверстие, седло устанавливают по криволинейной поверхности, закрепляют и герметизируют по периметру. К патрубку подключают совместимый круглый воздуховод или фасонное изделие.
Основные характеристики:
- тип — круглая врезка в круглый воздуховод на седле;
- материал — оцинкованная сталь;
- основание — изогнутое седло;
- ответвление — круглое;
- диаметр ответвления — от 100 до 1250 мм;
- диаметр основного воздуховода — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — подключение круглой ветви к круглому воздуховоду;
- единица продажи — штука.

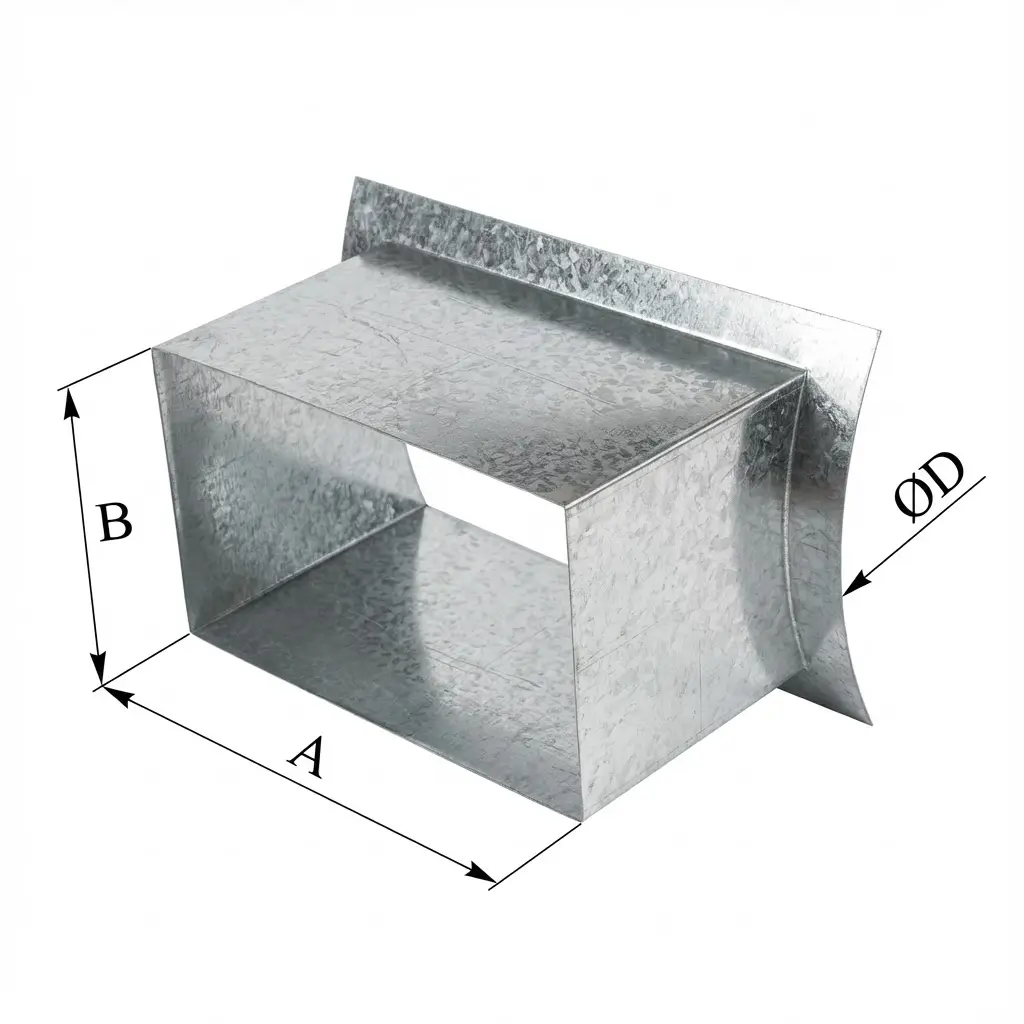

Прямоугольная врезка в круглый воздуховод
Врезка предназначена для подключения прямоугольного ответвления к боковой стенке круглого воздуховода. Изделие применяется при переходе от круглой магистрали к прямоугольной ветви вентиляционной сети.
Конструкция состоит из прямоугольной части врезки и изогнутого основания, соответствующего цилиндрической поверхности основного воздуховода. Изделие изготавливается из оцинкованной стали.
Карточка является универсальной. Ширина и высота прямоугольной части врезки задаются отдельно: минимальное значение каждого размера составляет 50 мм, шаг изменения — 50 мм. Диаметр основного круглого воздуховода выбирается в диапазоне от 100 до 1250 мм.
Толщина металла составляет от 0,5 до 1,0 мм либо подбирается автоматически. Размеры врезки должны соответствовать подключаемой ветви, а диаметр основания — основному круглому воздуховоду.
При монтаже в стенке круглого воздуховода подготавливают отверстие, изогнутое основание устанавливают по цилиндрической поверхности, закрепляют и герметизируют по периметру. К прямоугольной части врезки подключают соответствующий воздуховод или фасонное изделие.
Основные характеристики:
- тип — прямоугольная врезка в круглый воздуховод;
- материал — оцинкованная сталь;
- основание — изогнутое, под круглый воздуховод;
- ответвление — прямоугольное;
- размеры ответвления — задаются при заказе;
- минимальный размер каждой стороны ответвления — 50 мм;
- шаг изменения размеров — 50 мм;
- диаметр основного воздуховода — от 100 до 1250 мм;
- толщина металла — от 0,5 до 1,0 мм или автоматический подбор;
- назначение — подключение прямоугольной ветви к круглой магистрали;
- единица продажи — штука.
Производство круглых воздуховодов из оцинкованной стали
Завод «ВентСистемс» осуществляет производство круглых воздуховодов из оцинкованной стали для систем общеобменной вентиляции, кондиционирования и воздушного отопления. Круглые вентиляционные каналы применяются на объектах гражданского и промышленного строительства, где требуется минимальное аэродинамическое сопротивление, равномерное распределение воздушного потока и снижение уровня шума.
Оцинкованные круглые воздуховоды отличаются стабильной геометрией сечения и высокой пропускной способностью. За счёт равномерного распределения давления по окружности такие каналы обеспечивают более эффективную работу вентиляционной системы по сравнению с прямоугольными аналогами при равной площади сечения.
Конструктив и технология производства
Производство круглых воздуховодов на заводе «ВентСистемс» выполняется методом спиральной навивки из штрипса, а также методом продольной вальцовки с фальцевым соединением. В качестве материала используется оцинкованная сталь по ГОСТ 14918-2020 толщиной от 0,5 до 0,9 мм — строго в соответствии с диаметром и проектной спецификацией.
Спирально-навивные воздуховоды имеют спиральный шов, выполняющий функцию дополнительного ребра жёсткости. Это повышает устойчивость круглого канала к деформациям при транспортировке и эксплуатации. Фальцевые соединения обеспечивают герметичность и соответствие требованиям СП 60.13330 по классам «Н» и «П».
Диаметр круглых воздуховодов подбирается исходя из расчётного расхода воздуха, допустимой скорости потока и уровня шума. Геометрическая точность изделий обеспечивает корректную стыковку без подгонки на объекте.
Соединения и монтаж
Стыковка круглых воздуховодов выполняется ниппельным или фланцевым способом — в зависимости от диаметра и условий эксплуатации. Ниппельное соединение не увеличивает внешний габарит канала и позволяет сохранить компактность вентиляционной трассы.
Для обеспечения герметичности применяются уплотнительные ленты и герметизирующие составы. Завод «ВентСистемс» поставляет полный комплект фасонных изделий круглого сечения: отводы, тройники, переходы, крестовины и сетевые элементы.
Гарантия фактической толщины металла
Производство круглых воздуховодов осуществляется из стали фактической толщины без использования минусовых допусков. Если в заказе указано 0,5; 0,7 или 0,9 мм, изделия изготавливаются именно из металла соответствующей толщины.
Это обеспечивает расчётную жёсткость круглого канала, устойчивость к вибрациям и соответствие требованиям проектного и технического надзора.
Преимущества круглых воздуховодов
Круглые воздуховоды характеризуются пониженным аэродинамическим сопротивлением, равномерным распределением воздушного потока и сниженным уровнем шума. За счёт меньшего периметра при одинаковой площади сечения уменьшается расход теплоизоляционных материалов. Изделия поставляются на объект полностью готовыми к установке.
